Короткий ответ
Начните не с марки станка, а со списка операций: диаметры и глубина отверстий, материал и форма детали, число отверстий, рабочее положение и доступное место.[2][3]
Затем раздельно проверьте предел корончатого сверления, рабочий ход, габариты, тип шпинделя, скорости и реверс. Дополнительные функции имеют смысл только тогда, когда они нужны для вашей операции.[2][4][7]
До запуска оцените поверхность под магнит и способ страховки станка. Паспорт конкретной модели и правила участка важнее общих рекомендаций из статьи.[3][5]
Сначала опишите операцию, а не модель станка
Магнитный сверлильный станок, магнитная дрель, станок на магнитной подошве или магнитном основании — в поиске так называют один класс переносного оборудования. Но одинаковое название не означает одинаковый набор операций. Одни модели рассчитаны прежде всего на корончатое сверление с Weldon 19, другие имеют конус Морзе, несколько скоростей, реверс или специальную низкопрофильную компоновку. Поэтому до сравнения карточек нужно составить короткое техническое задание.[2]
| Исходные данные | Что уточнить | На какой параметр влияет |
|---|---|---|
| Отверстия | Минимальный и максимальный диаметр, глубина, сквозное или глухое исполнение | Диаметр корончатого сверления, ход, оснастка |
| Материал | Марка или тип стали, толщина, покрытие и состояние поверхности | Режим резания и условия удержания магнита |
| Деталь | Лист, балка, профиль, труба или собранная конструкция | Форма и размер основания, адаптеры, доступ |
| Операции | Корончатое и спиральное сверление, зенкование, развёртывание, резьба | Шпиндель, скорости, реверс, момент |
| Положение | Горизонтально, вертикально, на наклонной плоскости или над головой | Страховка, масса и регламент участка |
| Серия | Количество отверстий за смену и частота переноса | Масса, эргономика и целесообразность автоподачи |
Диаметр и глубина: два разных ограничения
Максимальный диаметр корончатого сверления показывает предел, заявленный для станка с соответствующей оснасткой. Он не сообщает, какую глубину можно пройти и поместится ли инструмент с держателем в рабочем диапазоне. Для подбора отдельно сравнивают диаметр коронки, её рабочую длину, ход станка и доступное расстояние от шпинделя до детали. Для спиральных свёрл предел обычно указан отдельно и может заметно отличаться.[2][6]
- Соберите полный диапазон отверстий, а не только наиболее частый диаметр.
- Для каждого диаметра укажите требуемую глубину и тип отверстия.
- Сверьте допустимую коронку и рабочий ход по паспорту одной и той же модели.
- Учтите высоту держателя, переходника и инструмента в рабочем положении.
- Не переносите предел корончатого сверления на спиральное сверло или резьбонарезание.
Проверьте место установки и рабочее положение
Электромагнитное основание удерживает станок только при подходящих условиях контакта. Hougen указывает, что удержание снижают тонкий металл, краска и покрытия, стружка, грязь или смазка между магнитом и деталью, криволинейная поверхность и неполный контакт основания. Для трубы требуется предусмотренное изготовителем приспособление, а не установка плоской подошвы на кривизну на глаз.[3]
Для работы между полками балки, внутри рамы или под перекрытием заранее измеряют не только высоту корпуса, но и пространство для рукоятки подачи, кабеля, бачка охлаждения и извлечения инструмента. Низкопрофильный Promotech PRO-36 AD, например, имеет заявленную высоту 176 мм, но его ход и глубина также ограничены — компактность нельзя рассматривать отдельно от операции.[6]
При наклонной, вертикальной и потолочной работе руководство BDS требует страховать станок комплектной цепью. Hougen также рекомендует страховочную цепь или ремень, особенно вне горизонтального положения. Способ страховки, порядок включения и требования к поверхности всегда уточняют в руководстве выбранной модели и регламенте площадки.[5][3]
Шпиндель, держатель и оснастка
Посадка определяет, какую оснастку можно установить напрямую и какие переходники разрешены. Weldon 19 часто встречается на компактных станках для корончатых свёрл. Конус Морзе расширяет варианты держателей и инструмента, но сам по себе не подтверждает возможность любой операции: нужно проверить размер конуса, патрон, рабочий ход, обороты и ограничения по диаметру.[2][4]
| В карточке | Что это даёт для проверки | Чего не доказывает |
|---|---|---|
| Weldon 19 | Можно искать корончатые свёрла и держатели с совместимой посадкой | Что любой диаметр и длина допустимы для станка |
| Конус Морзе | Можно сопоставлять разрешённые оправки, патроны и инструменты | Что станок автоматически подходит для резьбы или большого сверла |
| Переходник | Позволяет связать конкретный шпиндель с конкретной оснасткой | Что сохранится весь рабочий ход и заявленный предел диаметра |
Для корончатых свёрл отдельно сверяют хвостовик, рабочую длину, направляющий штифт и подачу СОЖ. Подробный порядок собран в связанном руководстве по выбору корончатого сверла; в каталоге оснастки доступны актуальные серии и фильтры.[2]
Скорость, реверс и режимы под задачу
Число скоростей оценивают не само по себе, а относительно диапазона диаметров и материалов. В официальной таблице BDS рекомендуемая частота вращения меняется с диаметром инструмента и выбранной скоростью резания. Поэтому станок с одной фиксированной скоростью может закрывать узкую стабильную задачу, а для заметно различающихся диаметров и операций требуется проверяемый диапазон режимов.[4]
Реверс нужен не для обычного корончатого сверления, а прежде всего для операций, где требуется обратное вращение. Для резьбонарезания BDS отдельно указывает необходимость подходящей регулировки скорости, ограничения момента и реверса. Значок реверса на панели ещё не означает, что любая резьба допустима: размер, патрон и технологию сверяют по паспорту станка.[7][2]
- Только стабильный диапазон корончатых свёрл: сравните заявленный диаметр и фиксированную скорость с паспортом оснастки.
- Разные диаметры и материалы: проверьте ступени редуктора или регулировку оборотов.
- Спиральное сверление: используйте отдельный предел диаметра и совместимый патрон.
- Нарезание резьбы: требуйте прямое указание допустимого размера, реверса и совместимой оснастки.
- Зенкование или развёртывание: подтверждайте операцию в документации конкретной модели.
Когда нужны компактный корпус, автоподача или поворотное основание
Специальная функция оправдана, когда снимает конкретное ограничение. Низкопрофильная компоновка нужна при известном пределе высоты. Автоподачу рассматривают для повторяемой операции после проверки доступных режимов и требований к оператору. Поворотное основание полезно, когда после включения магнита требуется точная корректировка положения, но диапазон смещения и порядок фиксации зависят от модели.[6][4]
| Опция | Когда проверять | Что дополнительно уточнить |
|---|---|---|
| Низкопрофильный корпус | Есть ограничение по высоте или доступу | Полную рабочую высоту, ход и глубину сверления |
| Автоподача | Много однотипных отверстий в стабильных условиях | Допустимые инструменты, режимы, отключение и ручное управление |
| Поворотное основание | Нужна корректировка центра после установки магнита | Диапазон перемещения и порядок окончательной фиксации |
| Малая масса | Частые переносы или монтаж | Не потеряны ли нужные диаметр, ход, скорость и шпиндель |

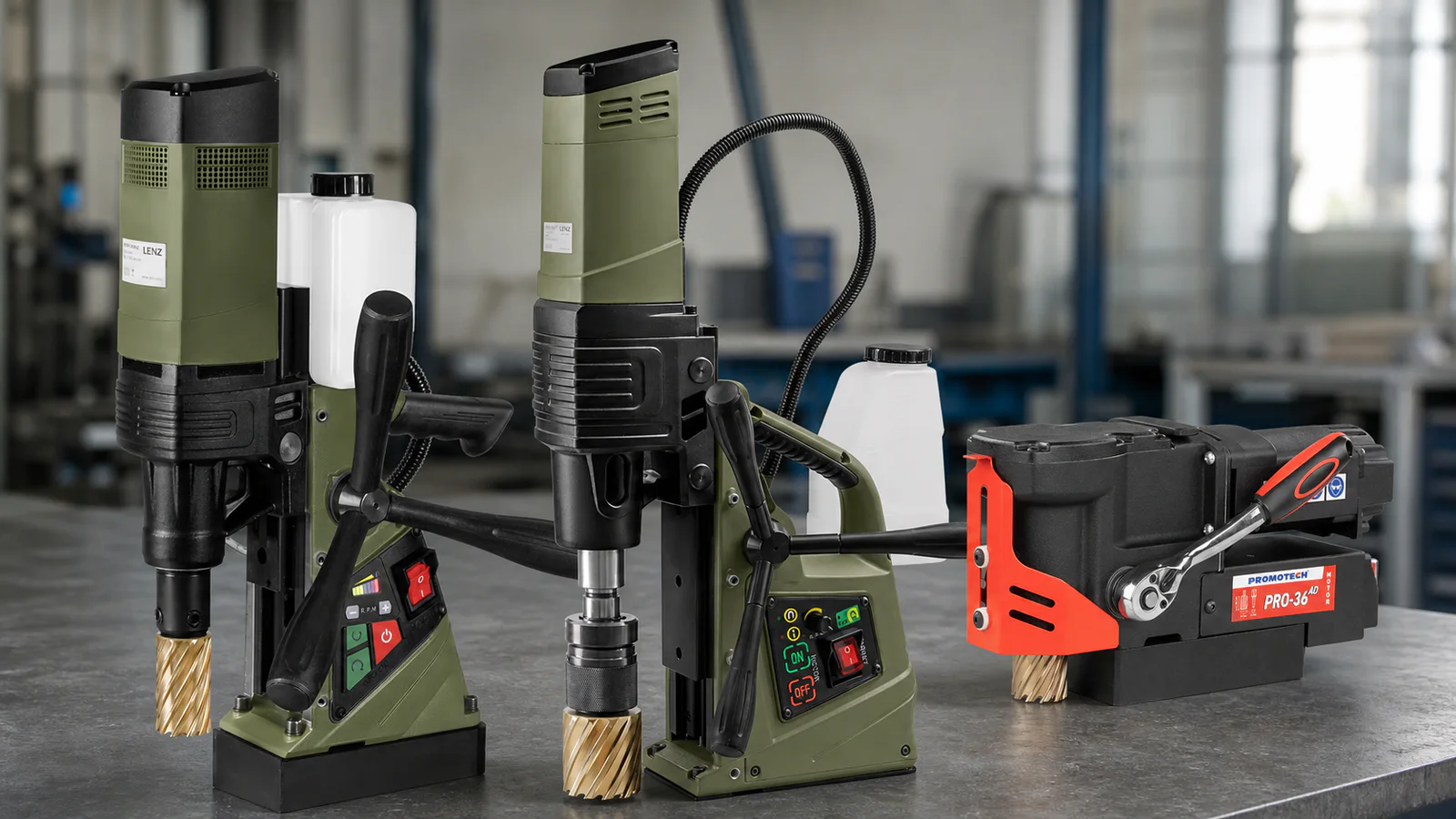

Четыре примера из актуального каталога
Ниже не рейтинг, а четыре разные конфигурации, которые показывают логику отбора. Характеристики взяты из текущего товарного фида 7TOOL и должны повторно подтверждаться в карточке и паспорте перед заказом. Цена и наличие в статью не фиксируются, потому что они обновляются отдельно.[2]
| Модель | Проверенные параметры | Какую задачу иллюстрирует |
|---|---|---|
| LENZ STEYR-35 | Коронка до 35 мм, Weldon 19, одна скорость, ход 118 мм, масса 10,5 кг | Компактная конфигурация для ограниченного диапазона корончатого сверления |

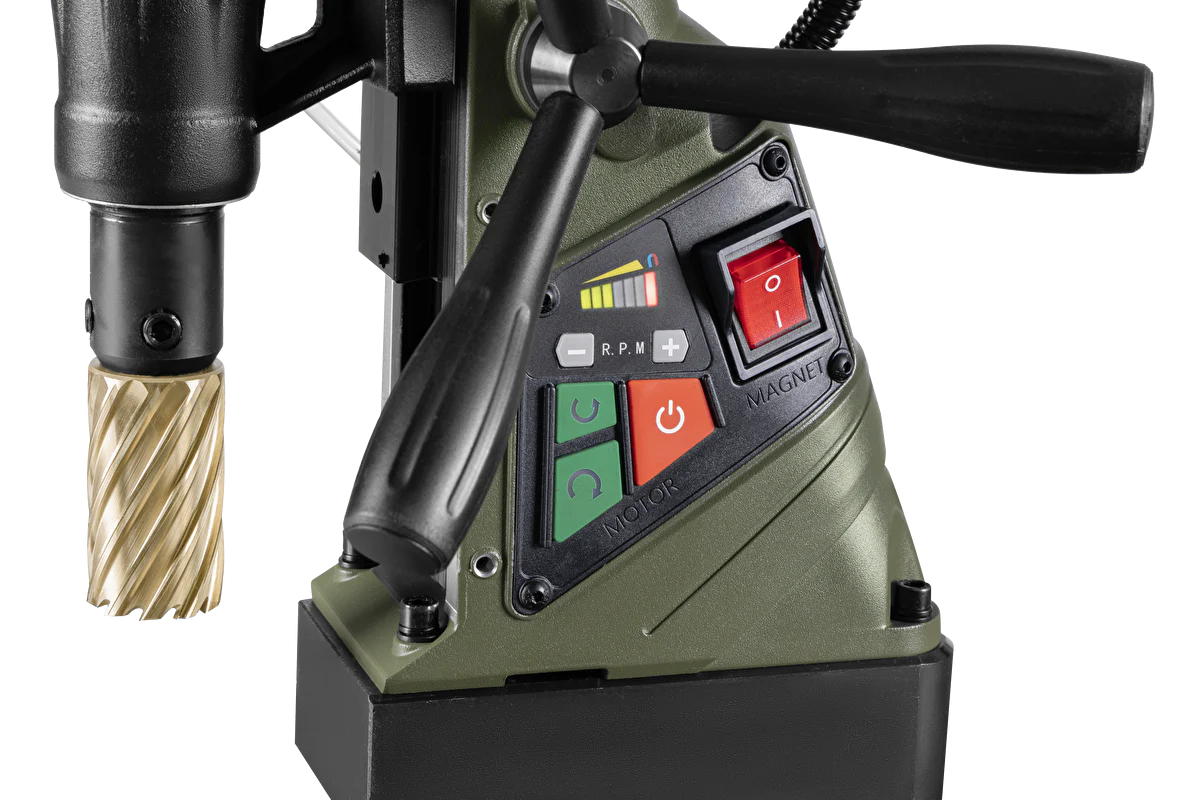

| LENZ STEYR-35 MAX | Коронка до 35 мм, Weldon 19, шесть скоростей, реверс, резьба до M14, масса 10,5 кг | Тот же предел коронки при расширенном наборе режимов |
| LENZ STEYR-55 T | Коронка до 60 мм, КМ3, две скорости, реверс, резьба до M16, ход 170 мм, масса 17 кг | Больший диаметр и шпиндель под расширенную оснастку |
| Promotech PRO-36 AD | Коронка до 36 мм, глубина до 30 мм, Weldon 19, ход 39 мм, высота 176 мм, масса 9,5 кг | Работа при измеренном ограничении по высоте |
Чек-лист перед запросом коммерческого предложения
- Диапазон диаметров и требуемая глубина каждого типа отверстия.
- Материал, толщина, покрытие и форма заготовки.
- Нужные операции помимо корончатого сверления.
- Ограничение по высоте, доступу и размеру магнитного основания.
- Рабочее положение и предусмотренный способ страховки.
- Требуемый шпиндель, имеющаяся оснастка или фотографии её хвостовика.
- Количество отверстий, частота переносов и условия электропитания.
- Срок поставки, город доставки и реквизиты для предложения с НДС.
7TOOL поставляет оборудование по России. Одного заполненного чек-листа достаточно, чтобы менеджер сравнил актуальные модели по подтверждённым параметрам, проверил совместимость оснастки и подготовил предложение без случайных замен.[2]
Частые вопросы
Можно ли выбрать магнитный сверлильный станок только по максимальному диаметру?
Нет. Дополнительно проверяют глубину и рабочий ход, габариты, шпиндель, диапазон скоростей, массу, поверхность под магнит, рабочее положение и требуемые операции.[2]
Когда магнитному станку нужен реверс?
Реверс проверяют прежде всего для операций с обратным вращением, включая резьбонарезание. При этом нужны также подходящие скорость, момент, патрон и прямое разрешение операции в паспорте модели.[7]
Что выбрать: Weldon 19 или конус Морзе?
Выбор зависит от имеющейся и планируемой оснастки. Weldon 19 распространён для корончатых свёрл; конус Морзе допускает разные держатели, но совместимость каждой операции всё равно проверяется отдельно.[4]
Можно ли ставить магнитный сверлильный станок на трубу?
Плоское магнитное основание нельзя считать надёжно установленным на криволинейной поверхности. Используйте предусмотренное изготовителем приспособление и следуйте руководству конкретной модели.[3]
Как выбрать магнитную дрель для ограниченного пространства?
Измерьте доступную высоту и ширину, место для подачи и смены инструмента. Затем сопоставьте эти размеры с полной рабочей геометрией, ходом, глубиной и диаметром сверления низкопрофильной модели.[6]
Какие данные отправить для подбора станка?
Передайте диаметры и глубину отверстий, материал и форму детали, операции, рабочее положение, ограничения по габаритам, количество отверстий, город и срок поставки. Приложите чертёж или фотографии, если размеры сложно описать.[2]
Подобрать 3 подходящих станка
Укажите задачу и известные ограничения — инженер сопоставит их с доступными моделями.
Хотите выбрать самостоятельно?
Сравните диаметр корончатого сверления, шпиндель, рабочий ход, число скоростей и наличие реверса.
Источники и проверка
- 1.Яндекс Wordstat, Россия: магнитные сверлильные станки— Приоритет темы и употребляемые в России синонимы; значения частотности не публикуются как прогноз трафика.
- 2.Категория 7TOOL: магнитные сверлильные станки— Актуальные модели и характеристики из товарного фида: диаметр, рабочий ход, шпиндель, скорости, реверс, масса и резьбонарезание.
- 3.Hougen: Basic Guide to Mag Drills & Annular Cutters— Требования к поверхности магнитного основания, влияние толщины стали, загрязнений, покрытий и кривизны; применение страховочной цепи.
- 4.BDS: Magnetic Drilling Machines and Annular Cutters catalogue— Связь рекомендуемой частоты вращения с диаметром инструмента и скоростью резания; различия моделей по шпинделю и режимам.
- 5.BDS MAB 455: руководство по эксплуатации— Проверка закрепления электромагнита и обязательная страховочная цепь при наклонной, вертикальной и потолочной работе.
- 6.Promotech PRO-36 AD: официальный технический лист— Низкопрофильная компоновка PRO-36 AD, высота 176 мм, корончатое сверление до 36 мм, глубина до 30 мм, ход 39 мм, Weldon 19 и масса 9,5 кг.
- 7.BDS: quick-change chuck for tapping inserts— Для резьбонарезания производитель требует подходящие регулировку скорости, ограничение момента и реверсивное вращение.
Материал прошёл проверку фактов, SEO и профильного специалиста. Точные параметры конкретной поставки подтверждаются паспортом изделия и менеджером.
