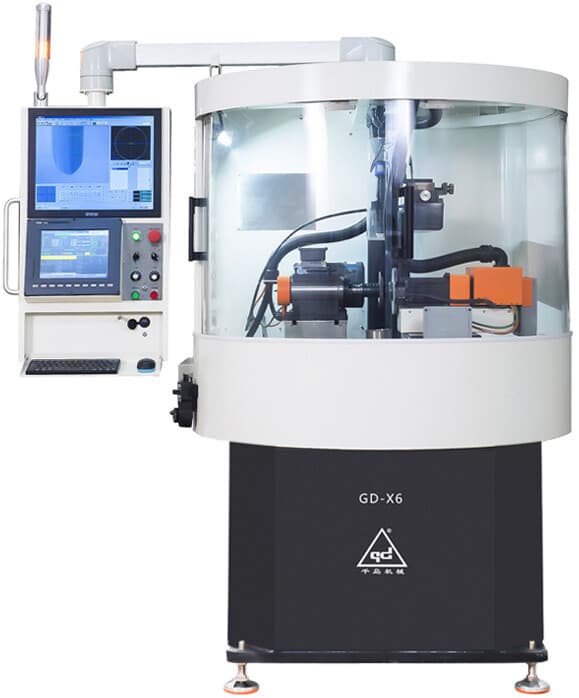

Пятиосевой станок для правки шлифовальных кругов GD-X6

Описание товара

Пятиосевой станок GD-X6 специально разработан для эффективной обработки и формирования алмазных и эльборовых шлифовальных кругов, используемых в шлифовальных станках с ЧПУ. Выполняет всестороннюю обработку внешних, внутренних и угловых поверхностей, а также дуги шлифовального круга. Особенности Станок оснащен видеоизмерительной системой с функцией сохранения и редактирования рабочих настроек и параметров шлифовальных кругов. Камера и объектив системы защищены прозрачным акриловым кожухом. Программный интерфейс позволяет импортировать чертежи (.dxf) и проверять отклонения размеров шлифовального круга от теоретической кривой. Функция измерения позволяет увеличить реальное изображение и CAD-чертеж с кратностью 20-100 для визуального сравнения линий. Шпиндель обрабатываемого круга устанавливается на столе с крестообразными направляющими. В процессе правки детали шлифовального круга автоматически вращаются, подаются вперед-назад и корректируются при помощи ЧПУ. Угол поворота сервопривода по оси C и подача сервопривода по оси Z отображаются на экране ЧПУ. Принцип работы станка основан на сочетании автоматического и ручного режимов. Герметичная конструкция станка позволяет работать в сухом, водяном мелкодисперсном и влажном режиме. Утолщенная металлическая стенка корпуса и акриловый секторный затвор толщиной 10 мм обеспечивают безопасность работы и экологически чистое производство. Станок оснащен всасывающим патрубком и возвратным каналом шлифовальной жидкости, опционально может быть укомплектован пылеуловителем и фильтром шлифовальной жидкости. По запросу заказчика могут быть установлены специальные камеры с более высоким разрешением. Технические характеристики Обрабатываемый шлифовальный круг Диаметр 30-300 мм * Макс. ширина 40 мм * Хвостовик шпинделя BT40 * Частота вращения шпинделя 50-1000 об/мин Регулирование скорости Бесступенчатое Стандартное перемещение по оси X 135 мм Перемещение по оси X с основанием шпинделя 300 мм Перемещение по оси Y 100 мм Режим работы Сухой, водяной туман, мокрый Шлифовальный круг (карборунд) Габариты ∅200×10×∅31,75 мм Макс. частота вращения 2800 об/мин Регулирование скорости Бесступенчатое Частота колебаний 0-60 Гц Длина колебания 0-50 мм Регулирование колебаний Бесступенчатое Точность подачи по осям 0,001 мм / 0,01° Станок Верхнее освещение LED Задняя подсветка LED Компьютерный хост и ЖК-дисплей 1 комплект ЧПУ 1 к…
