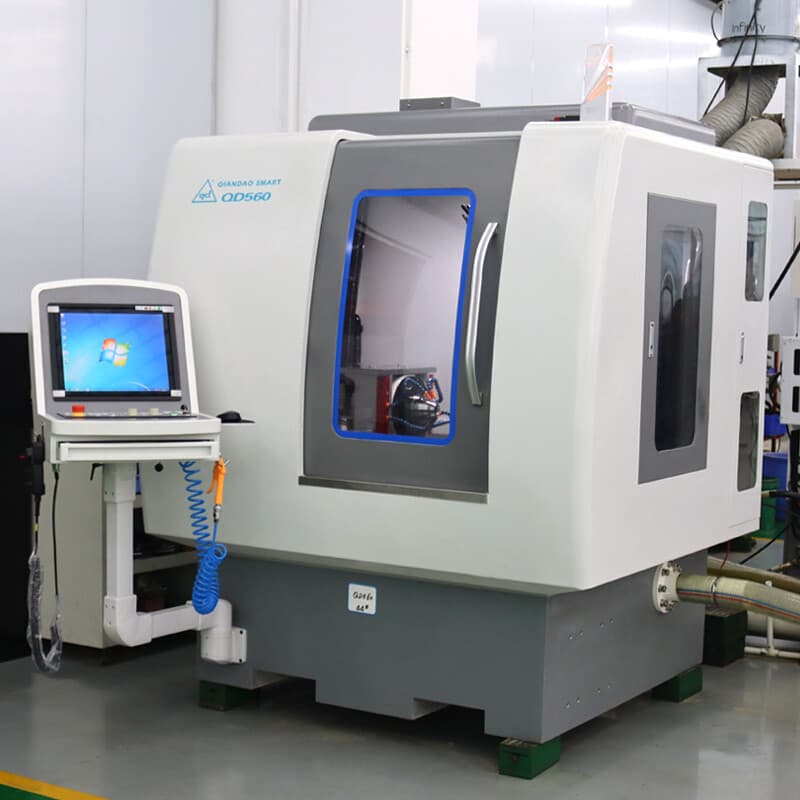

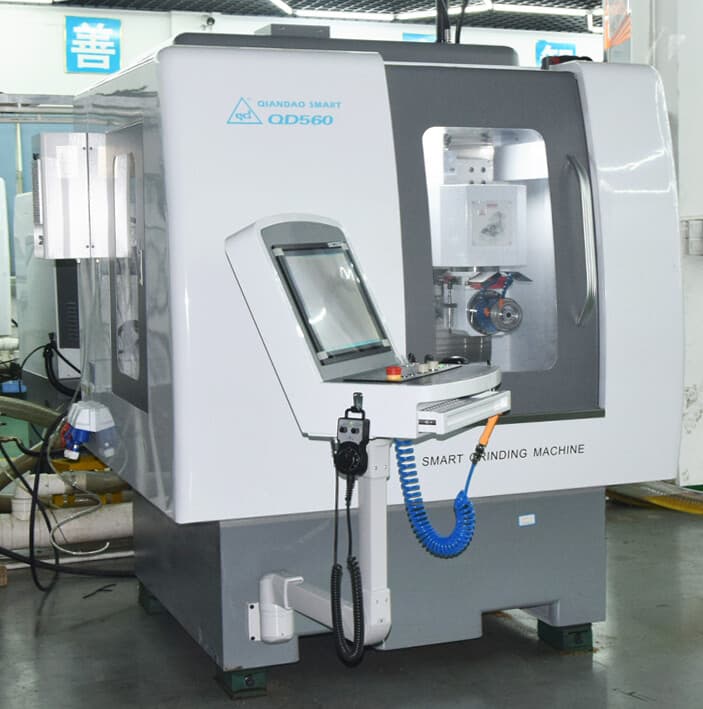

Пятиосевой станок с ЧПУ QD-560

Описание товара

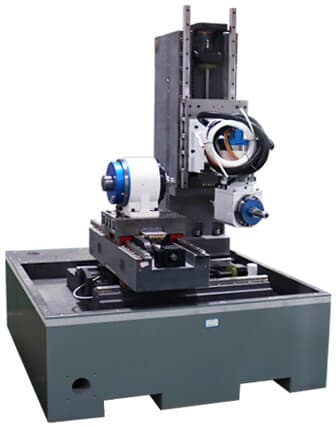

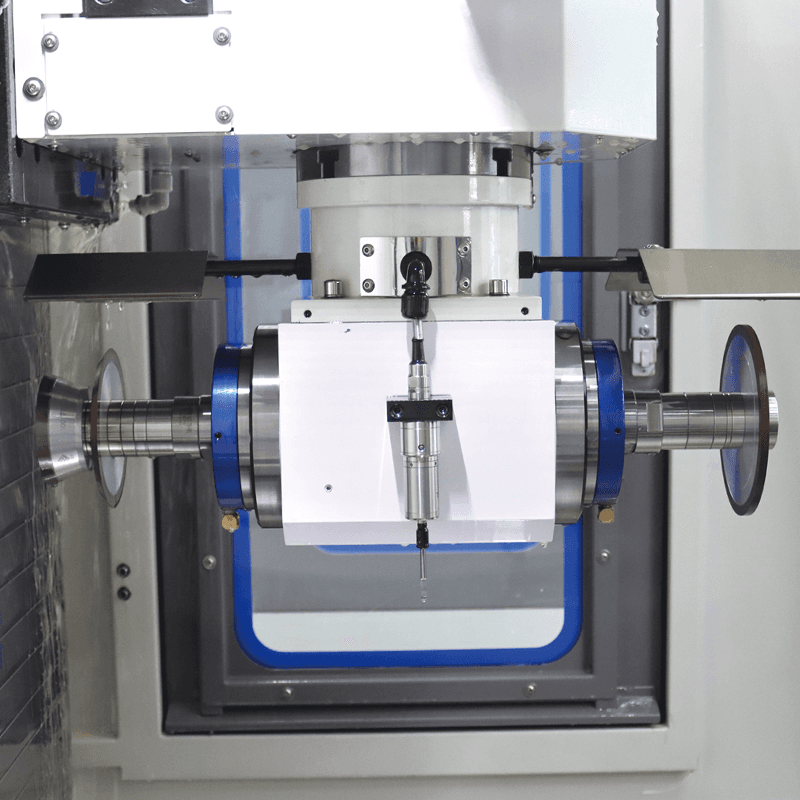

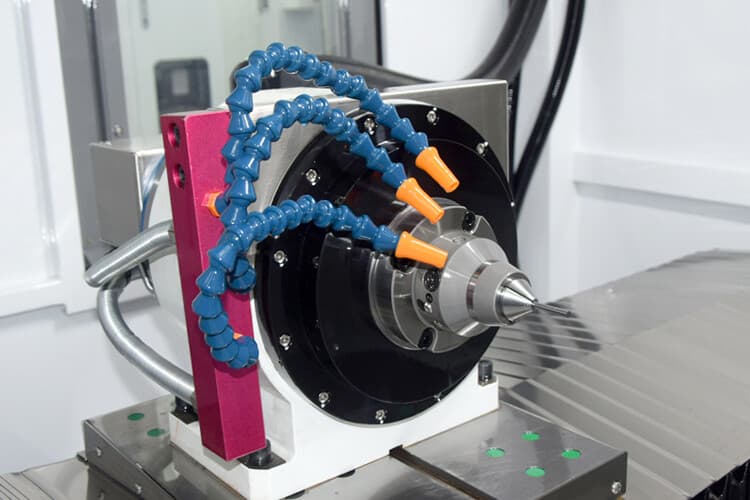

Пятиосевой станок с ЧПУ QD-560 с пневматическим зажимом заготовки предназначен для производства и заточки различных видов фрезерных и сверлильных инструментов в медицинской, стоматологической, автомобильной, аэрокосмической и других отраслях промышленности.Подходят эльборовые и алмазные шлифовальные диски. Особенности Основание машины изготовлено из натурального гранита с отличной термостойкостью и вибропоглощением. Двойная шлифовальная головка по оси C оснащена электрическим шпинделем с прямым приводом и синхронным преобразованием частоты. Линейное перемещение по осям X, Y и Z осуществляется при помощи шарико-винтовых пар и линейных направляющих. На фланце могут быть установлены 4-8 шлифовальных кругов, что позволяет выполнить шлифование передней, задней и торцевой поверхностей инструмента за один проход. Шпиндель по оси A оснащен прецизионным подшипником NSK, цилиндрическим зажимом W25 и цанговым патроном Schaublin. Робот-манипулятор Nachi отвечает за загрузку и выгрузку заготовок для полностью автоматизированного производства на протяжении 24 часов. Дополнительно станок может быть оснащен 3-осевой автоматической системой загрузки, системой защиты от столкновений, точным зажимом и высокоточным держателем для заготовки. Технические характеристики Макс. диаметр заготовки 200 мм Макс. длина заготовки 170 мм Макс. глубина канавки заготовки 10 мм Макс. нагрузка на рабочий стол 10 кг Мощность шлиф. головки 11 кВт Диаметр шлиф. диска 50-200 мм Частота вращения шпинделя шлиф. головки 0-8000 об/мин Перемещение шлиф. головки по оси Z 360 (-100/+220) мм Перемещение рабочего стола по оси X 460 мм Перемещение рабочего стола по оси Y 400 мм Скорость линейного перемещения по осям 15 м/мин Частота вращения шпинделя заготовки по оси А 400 об/мин Диапазон вращения оси А 360° Хвостовик шпинделя заготовки оси А ISO 50 Диаметр зажима 3-20 мм Диаметр автоматического зажима цангами Schunk 3-20 мм Макс. частота вращения шлиф. головки по оси С 75 об/мин Диапазон вращения оси C 325° (-95°...+230°) Высота центров шпинделя заготовки 150 мм Радиальное биение шпинделя заготовки ≤ 0,005 мм Радиальное биение шпинделя шлиф. головки ≤ 0,005 мм Сила пневматического зажима 800-1000 кг Точность линейного перемещения по осям 0,001 мм Точность вращения по осям 0,001° Мощность охлаждающего насоса 3 P Объем бака охлаждающей жидкости 200 л Параметры сети 380 В, 50…
