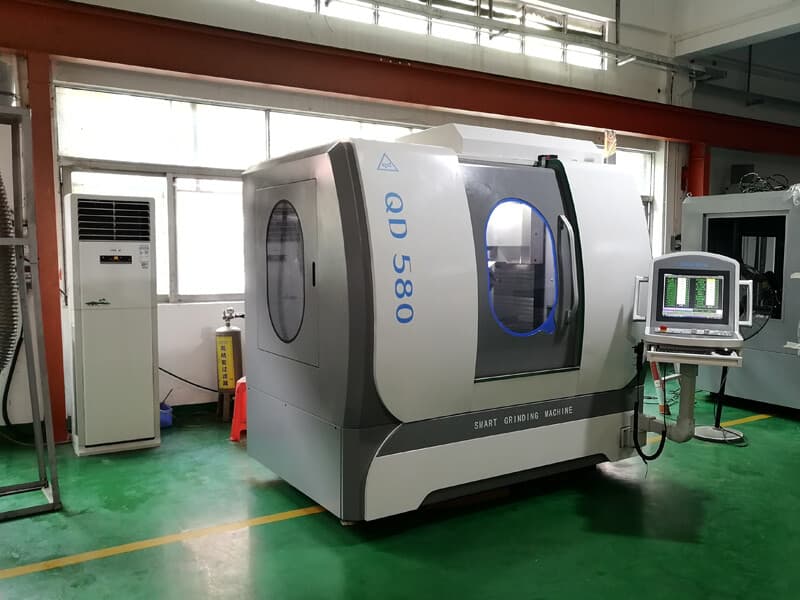

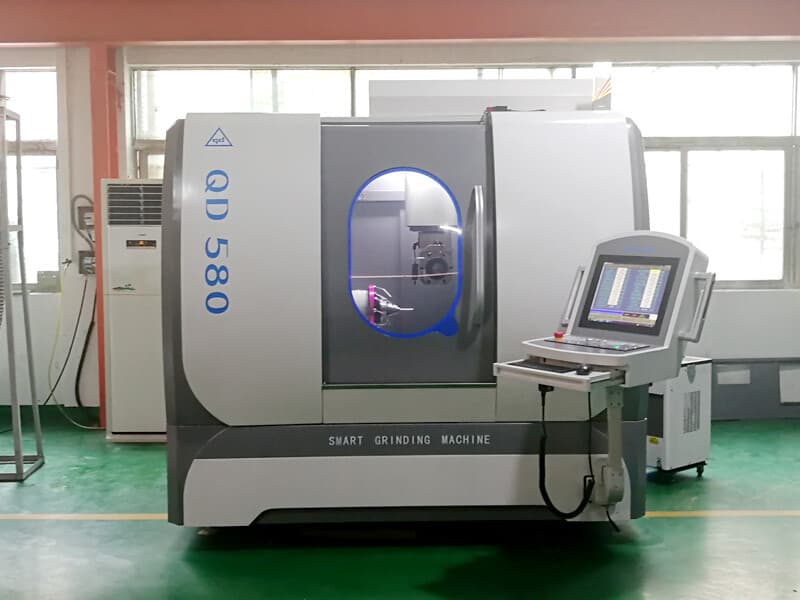

Пятиосевой станок с ЧПУ QD-580

Описание товара

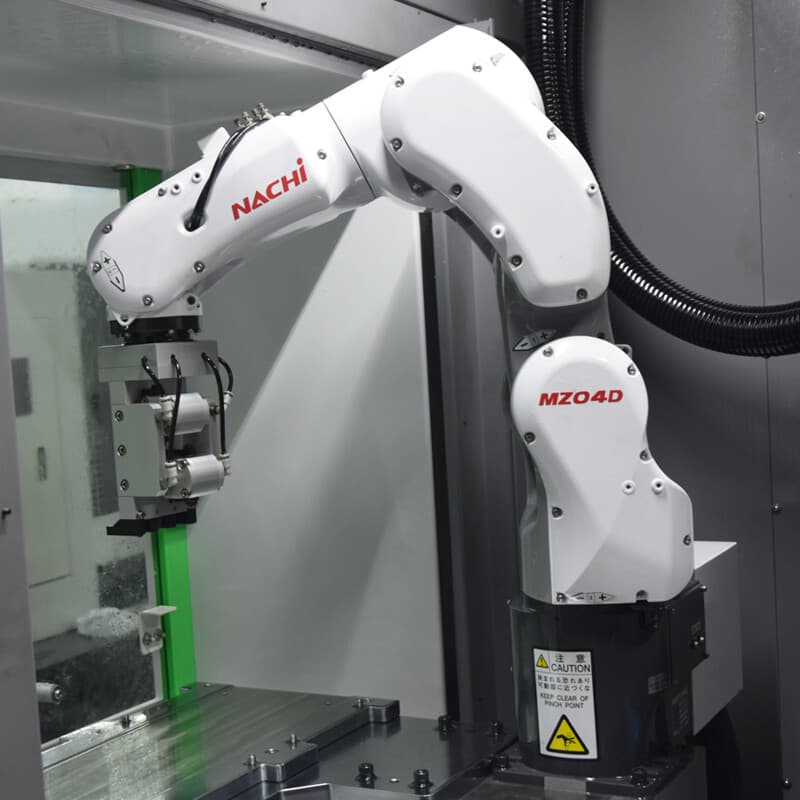

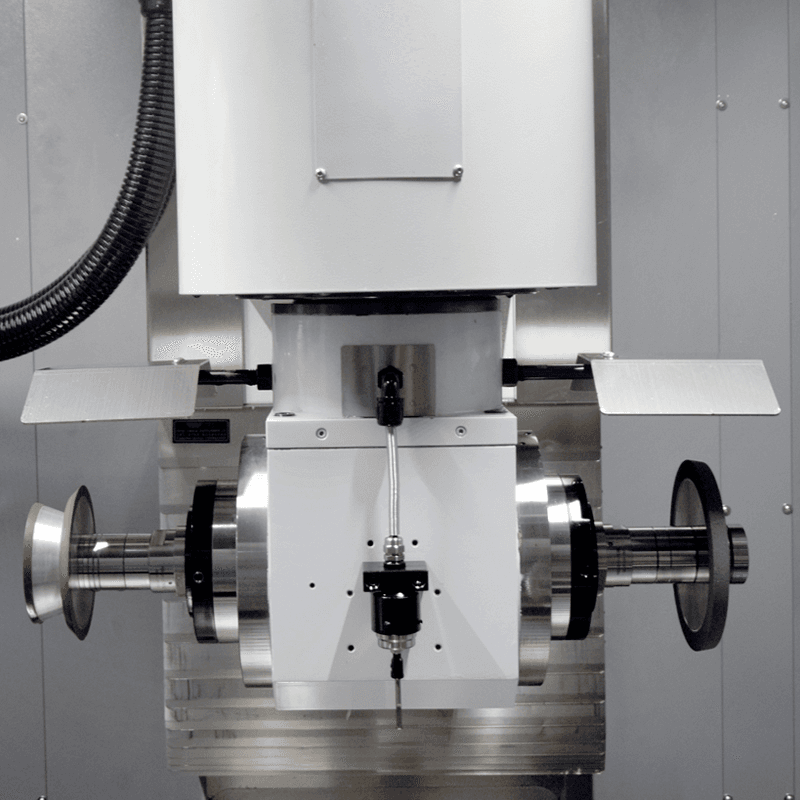

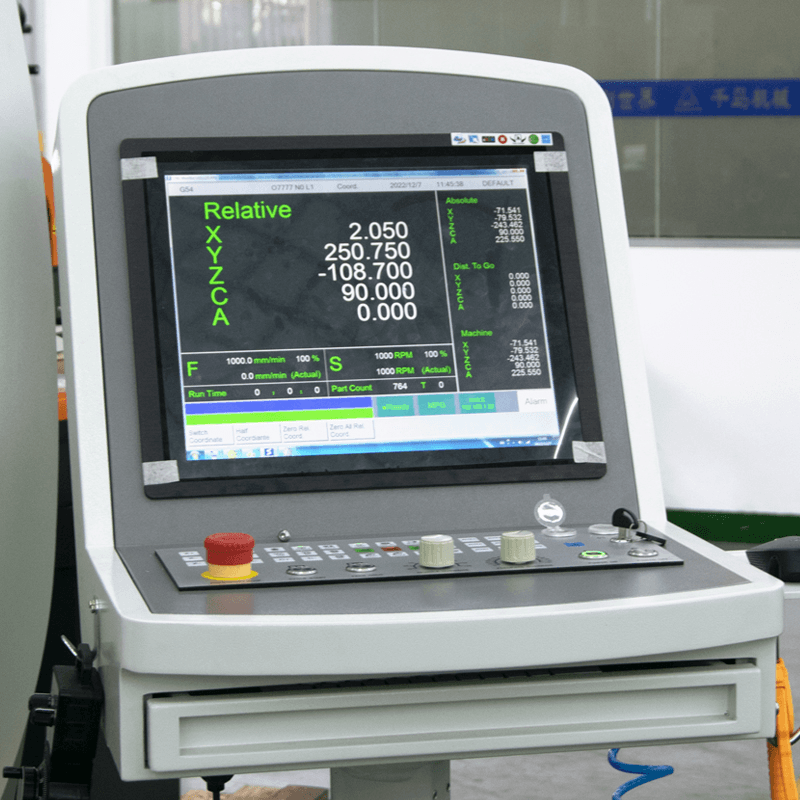

Высокопроизводительный пятиосевой станок с ЧПУ QD-580 предназначен для производства и заточки нестандартных фрезерных и сверлильных инструментов в разных отраслях промышленности. Подходят эльборовые и алмазные шлифовальные диски. Особенности Основание машины изготовлено из искусственного гранита с непревзойденной термостойкостью и вибропоглощением. Двойная шлифовальная головка по оси C оснащена электрическим шпинделем с прямым приводом и синхронным преобразованием частоты. На фланце могут быть установлены 4-8 шлифовальных кругов, что позволяет выполнить шлифование передней, задней и торцевой поверхностей инструмента за один проход. Панель управления с удобным сенсорным экраном и функциональными клавишами для быстрой настройки параметров. Шпиндель по оси A с прямым приводом оснащен зажимом W25 и цанговым патроном Schaublin. Линейное перемещение по осям X, Y и Z осуществляется при помощи шарико-винтовых пар и линейных направляющих марки Hiwin. Робот-манипулятор Nachi отвечает за загрузку и выгрузку заготовок для полностью автоматизированного производства на протяжении 24 часов. Дополнительно станок может быть оснащен пневматическим зажимом заготовки, автоматической системой загрузки, системой защиты от столкновений, точным зажимом и высокоточным держателем заготовки. Технические характеристики Макс. диаметр заготовки 200 мм Макс. длина заготовки 200 мм Макс. глубина канавки заготовки 20 мм Макс. нагрузка на рабочий стол 20 кг Мощность шлиф. головки 24 кВт Диаметр шлиф. диска 50-200 мм Частота вращения шпинделя шлиф. головки 1000-8000 об/мин Перемещение шлиф. головки по оси Z 350 (-100/+250) мм Перемещение рабочего стола по оси X 520 мм Перемещение рабочего стола по оси Y 540 мм Перемещение рабочего стола по оси Z 350 мм Скорость линейного перемещения по осям 15 м/мин Частота вращения шпинделя заготовки по оси А 200 об/мин Диапазон вращения оси А 360° Хвостовик шпинделя заготовки оси А ISO 50 Диаметр зажима 2-20 мм Диаметр автоматического зажима цангами Schunk 3-32 мм Макс. частота вращения шлиф. головки по оси С 75 об/мин Диапазон вращения оси C 320° (-225°...+95°) Расстояние между центрами 520-540 мм Высота центров 350 мм Высота центров шпинделя заготовки 135 мм Радиальное биение шпинделя заготовки ≤ 0,005 мм Радиальное биение шпинделя шлиф. головки ≤ 0,005 мм Сила пневматического зажима 600-800 кг Точность линейного перемещения по…
