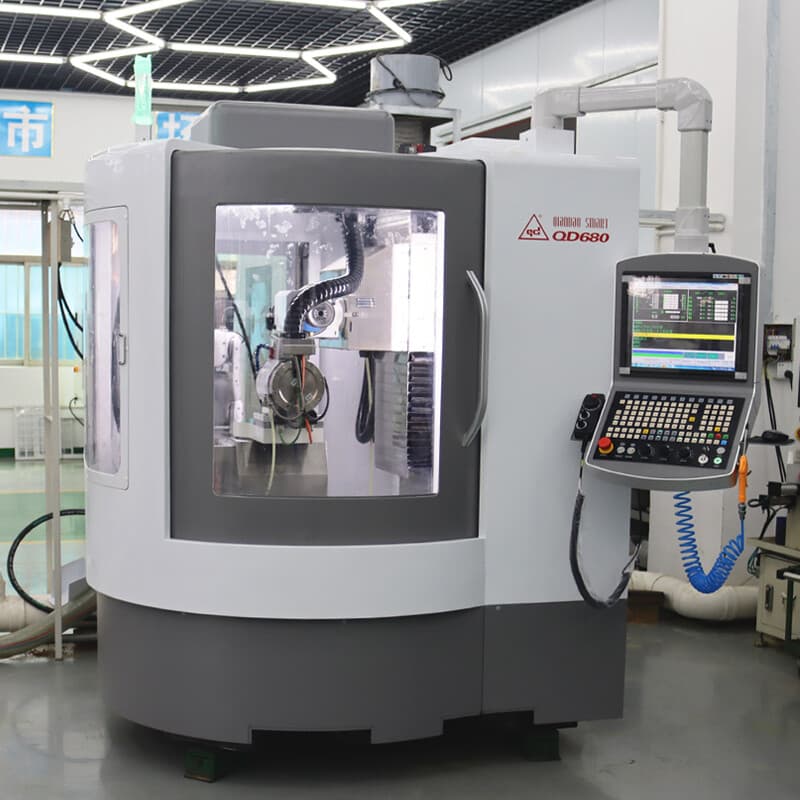

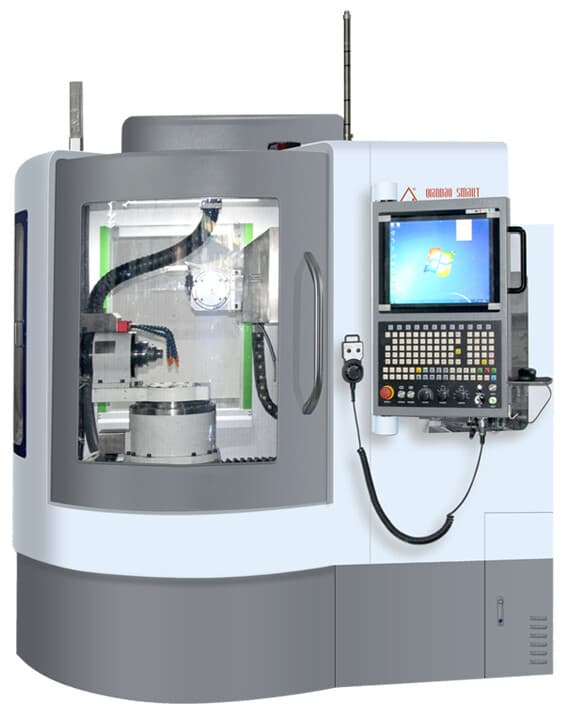

Шестиосевой станок с ЧПУ QD-680

Описание товара

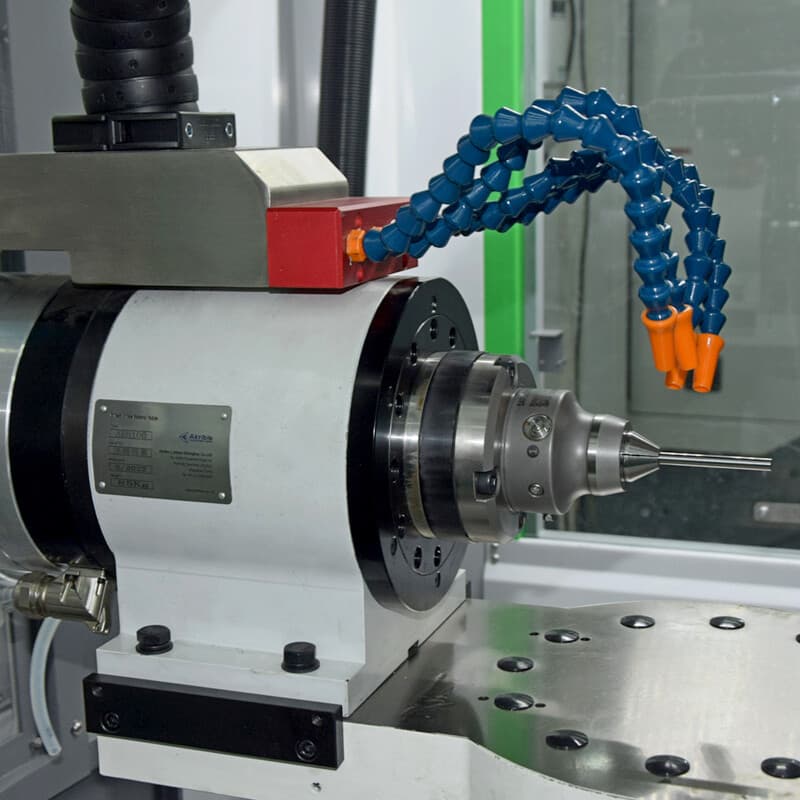

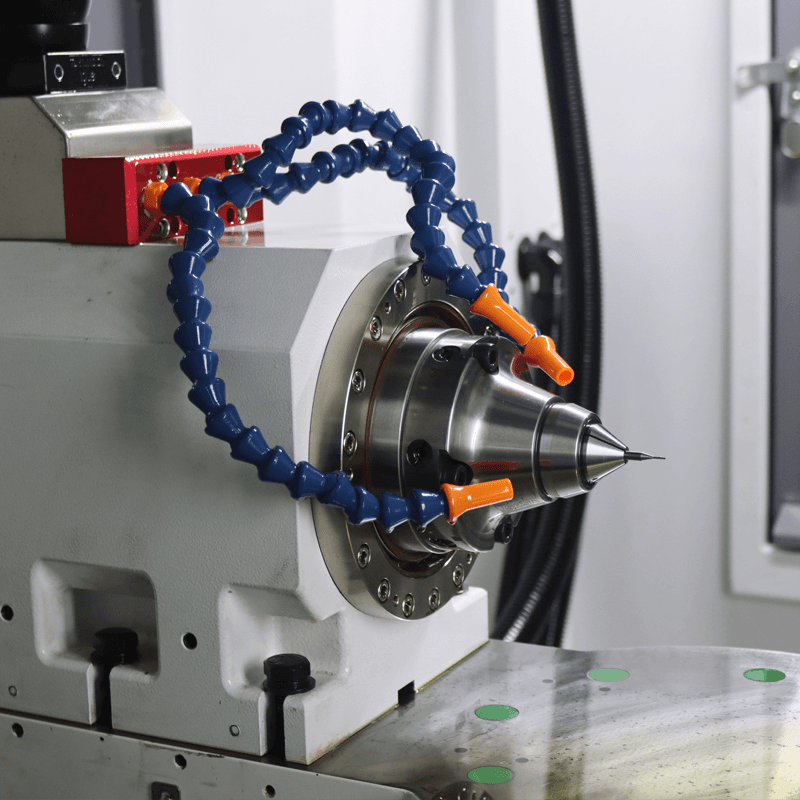

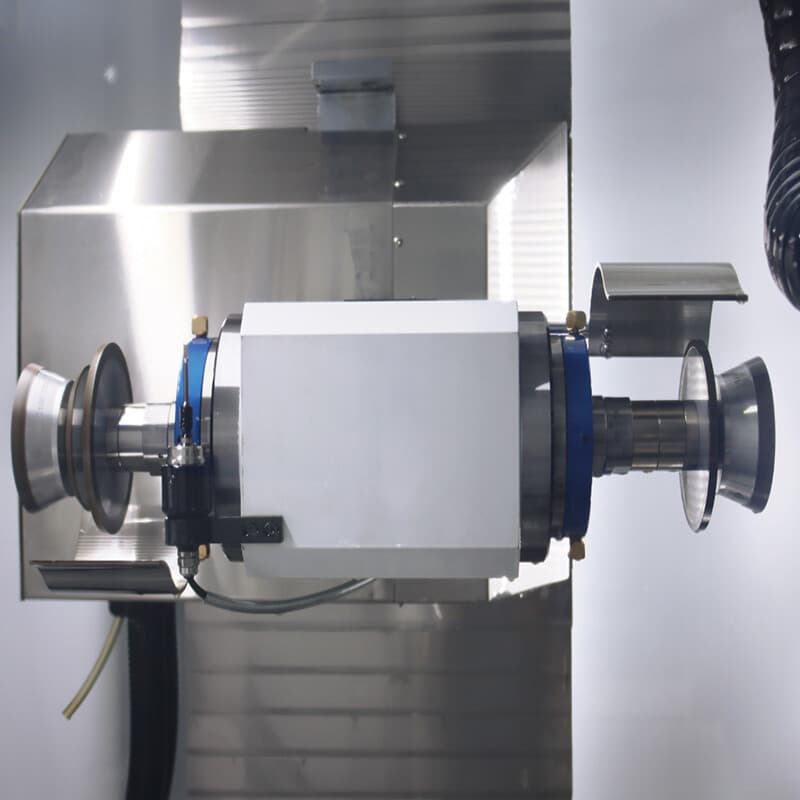

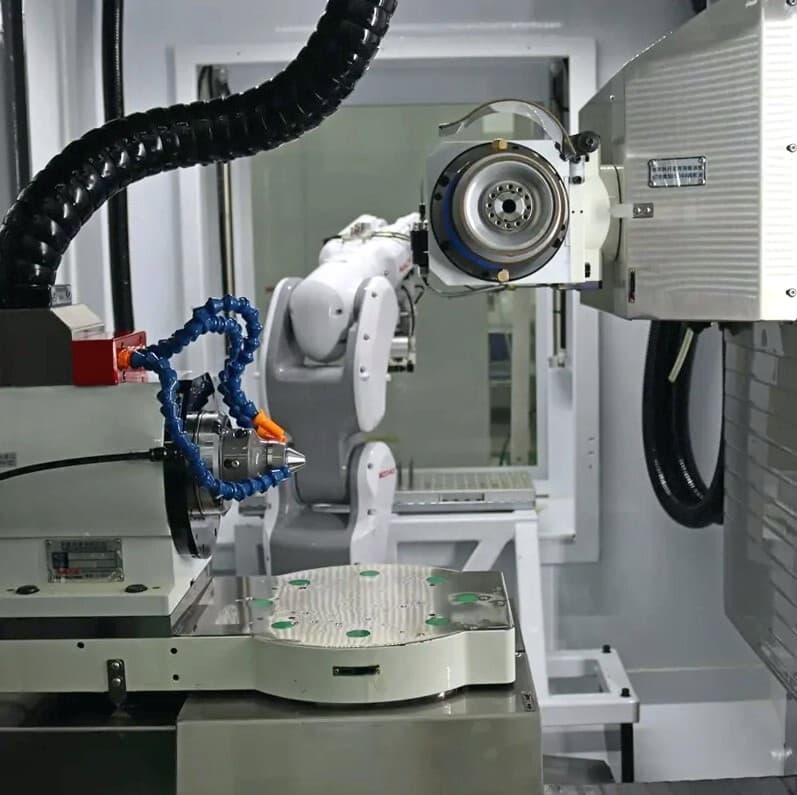

Шестиосевой станок с ЧПУ QD-680 с автоматическим зажимом заготовки предназначен для производства и заточки малогабаритных фрезерных и сверлильных инструментов в сфере IT-технологий, стоматологической, автомобильной, аэрокосмической и других отраслях промышленности.Особенности Основание машины изготовлено из натурального гранита с отличной термостойкостью и вибропоглощением. Станок оснащен высокоточным шпинделем с прямым приводом и частотно-регулируемым двигателем. Двойная шлифовальная головка по оси C. Шпиндель по оси A с цилиндрическим зажимом W20 оснащен прямым приводом, оси B и C - турбоприводом. Линейное перемещение по осям X, Y и Z осуществляется при помощи шарико-винтовых пар и линейных направляющих. На фланце могут быть установлены от 4 до 8 эльборовых или алмазных шлифовальных кругов, что позволяет выполнить шлифование передней, задней и торцевой поверхностей инструмента за один проход. Робот-манипулятор Nachi отвечает за загрузку и выгрузку заготовок для полностью автоматизированного производства на протяжении 24 часов. Дополнительно станок может быть оснащен 3-осевой автоматической системой загрузки, системой защиты от столкновений и высокоточным держателем для заготовки. Технические характеристики Макс. диаметр заготовки 150 мм Макс. длина заготовки 200 мм Макс. глубина канавки заготовки 10 мм Макс. нагрузка на рабочий стол 10 кг Мощность шлиф. головки 11 кВт Диаметр шлиф. диска 50-200 мм Частота вращения шпинделя шлиф. головки 1000-8000 об/мин Перемещение шлиф. головки по оси Z 320 (-100/+220) мм Перемещение рабочего стола по оси X 285 мм Перемещение рабочего стола по оси Y 300 мм Перемещение рабочего стола по оси Z 320 мм Скорость линейного перемещения по осям 15 м/мин Частота вращения шпинделя заготовки по оси А 200 об/мин Диапазон вращения оси А 360° Хвостовик шпинделя заготовки оси А ISO 50 Диаметр автоматического зажима 3-12 мм Макс. частота вращения шлиф. головки по оси С 75 об/мин Диапазон вращения оси C 175° (-15°...+160°) Высота центров шпинделя заготовки 140 мм Радиальное биение шпинделя заготовки ≤ 0,005 мм Радиальное биение шпинделя шлиф. головки ≤ 0,005 мм Сила пневматического зажима 750-800 кг Точность линейного перемещения по осям 0,001 мм Точность вращения по осям 0,001° Параметры сети 380 В, 50 Гц, 3-фазный Общая мощность 18 кВт Габариты 1600×1550×2100 мм Масса 3500 кг Стандартная комплектац…
