Тензометр Heden

Описание товара

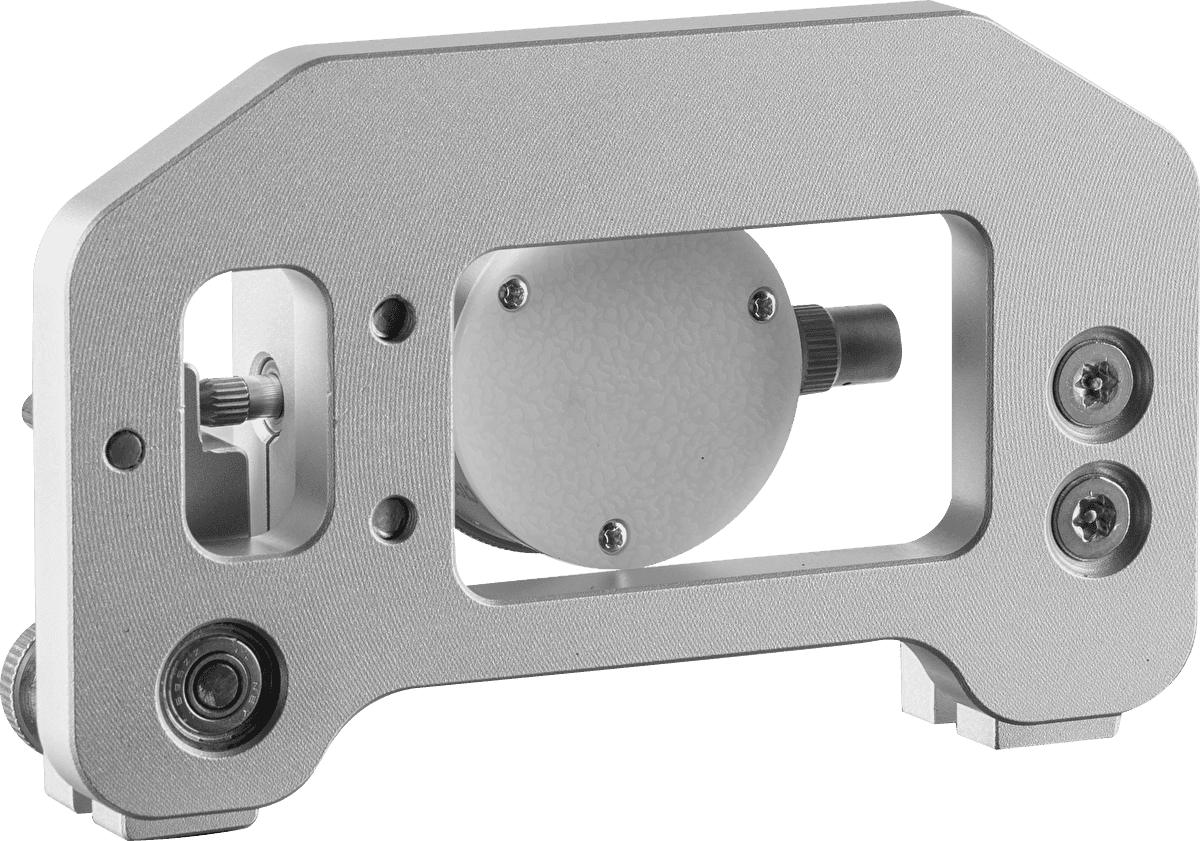

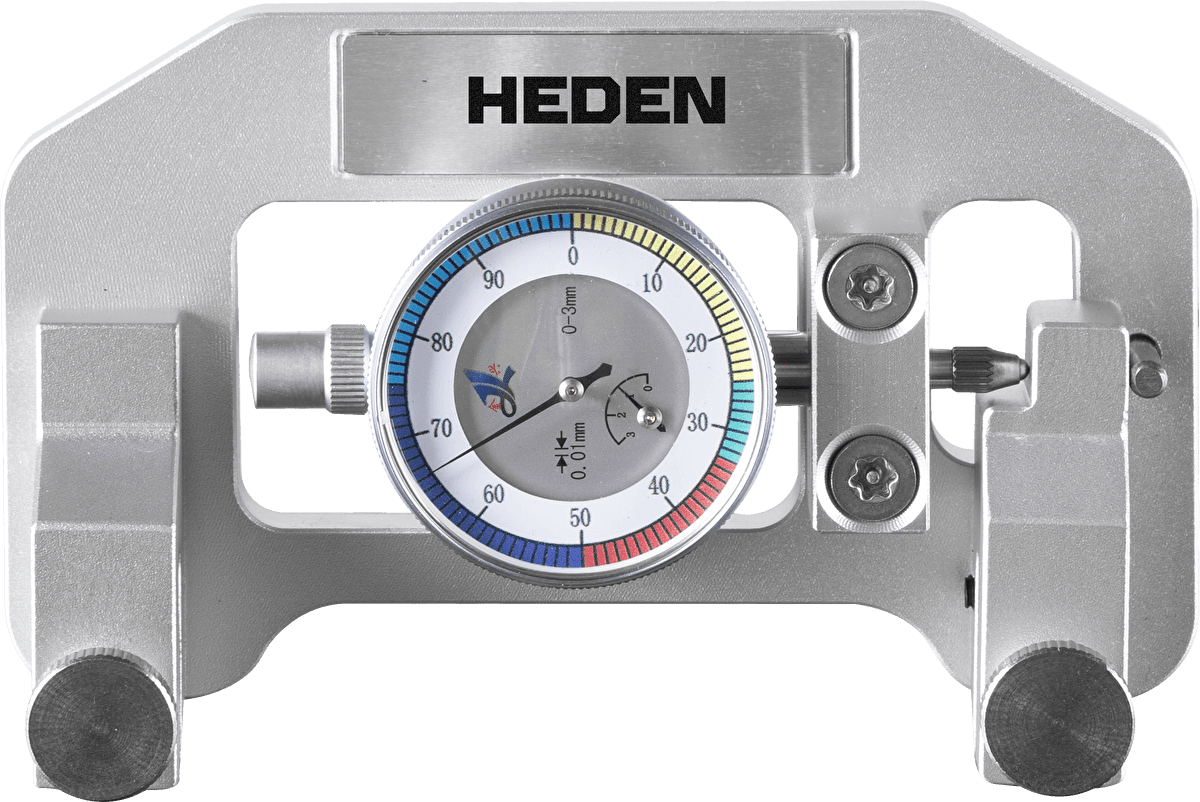

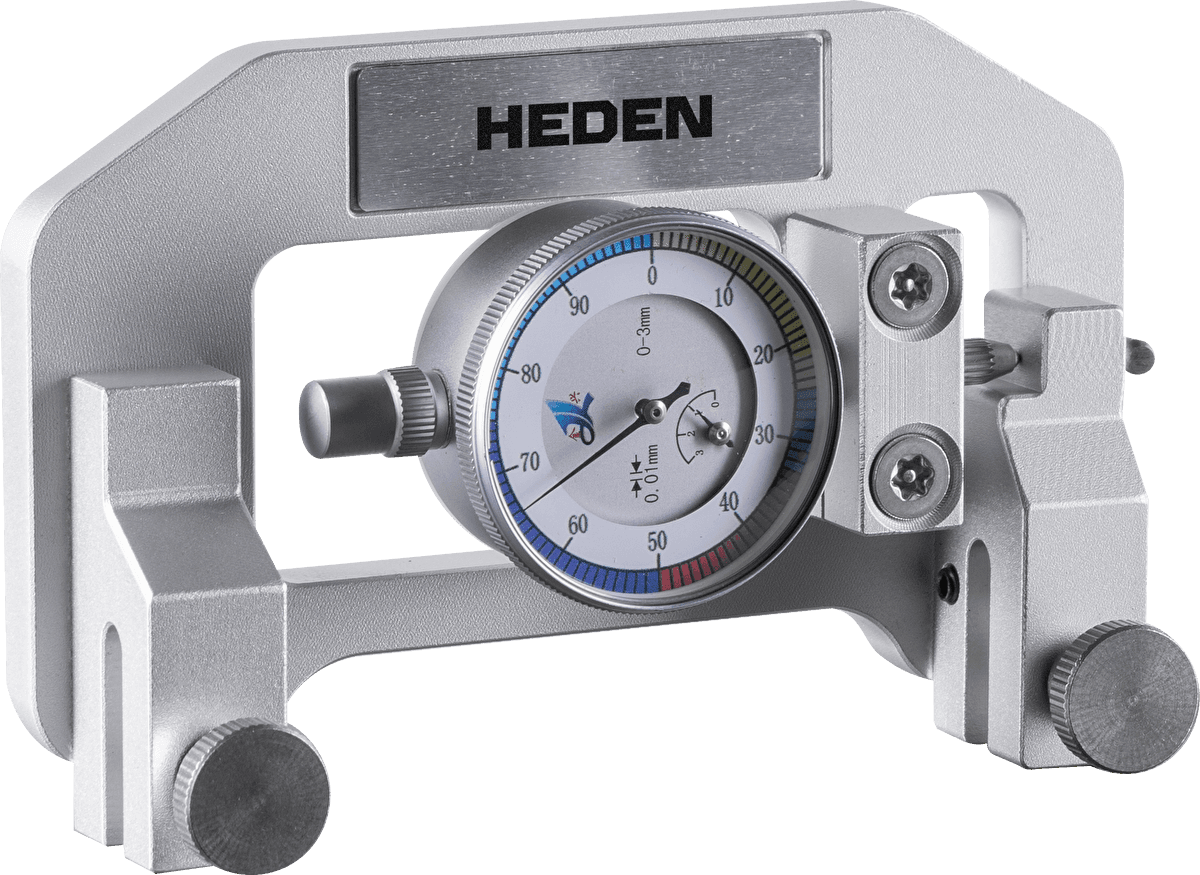

Механический тензометр (устройство контроля силы натяжения полотна) Heden для ленточнопильных станков обеспечивает точное натяжение полотна согласно рекомендациям производителя, значительно продлевая срок службы полотна и шкивов. Проверка натяжения устанавливаемого полотна Механический тензометр устанавливается на ослабленное лентопилочное полотно на расстоянии в 3 мм между тыльной частью кромки полотна и верхним фиксатором прибора. Если ширина полотна составляет более 27 мм, то тензометр крепится на рабочую сторону пилы, при этом фиксирующие винты крепятся в 3-х мм от впадин зубьев пилы. Сначала фиксируется винт на неподвижной части прибора, затем подвижный зажим в его крайнем положении (зажим должен упираться в ограничительный штифт). Далее на шкале необходимо перевести стрелку индикатора в нулевую отметку. После установки прибора, натягивается полотно (в зависимости от станка, натяжение происходит вручную или за счет гидравлики). Стрелка индикатора должна перемещаться из красного и желтого секторов в зеленый (240-300 Н/мм). Оптимальное натяжение для биметаллического лентопильного полотна составляет 300 Н/мм2. Проверка натяжения установленного полотна При установке тензометра в первую очередь фиксируется неподвижный винт, далее крепится подвижный зажим в его крайнем противоположном положении. Затем необходимо перевести стрелку индикатора на шкале в нулевую отметку. После установки тензометра, следует ослабить полотно. Стрелка индикатора отклонится на величину натяжения полотна. Эта величина должна располагаться в пределах зеленого сектора (240-300 Н/мм2). ВАЖНО Если тензометр крепится между направляющими полотна, то при измерении натяжения они должны быть в не зафиксированном положении. Или прибор устанавливается вне зоны расположения направляющих.
