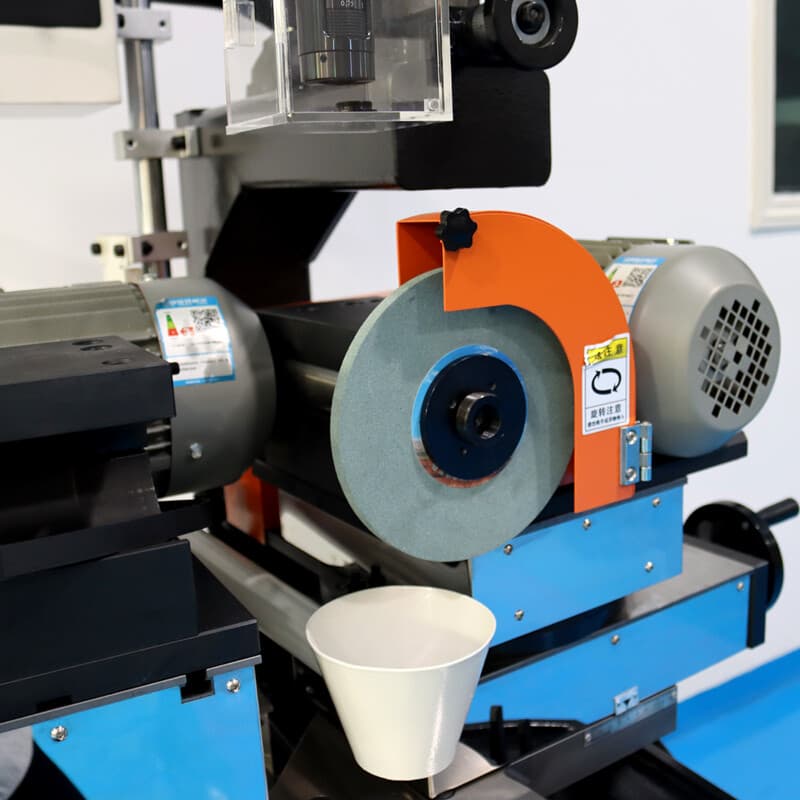

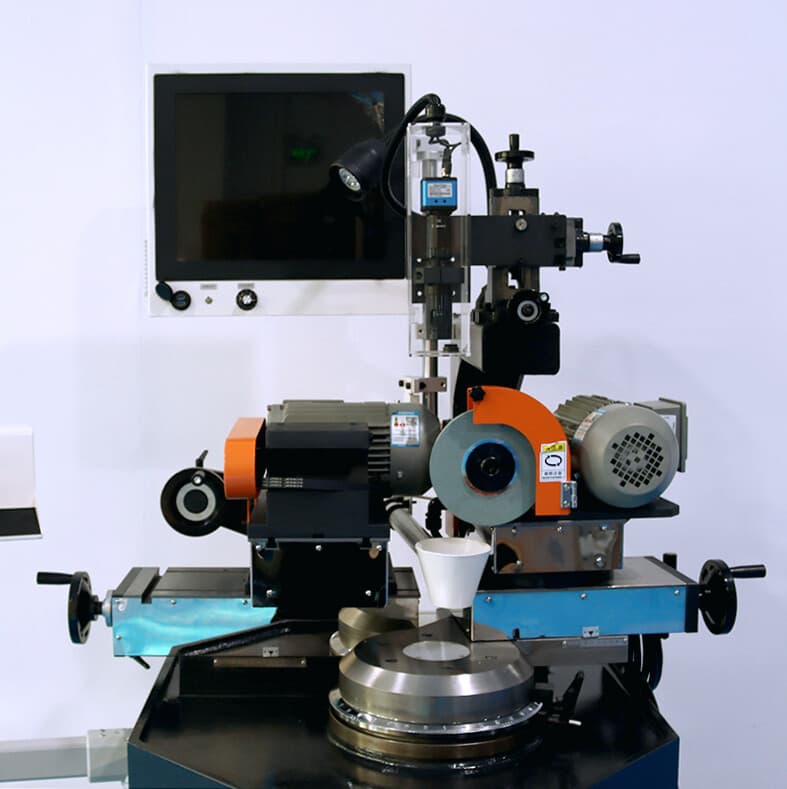

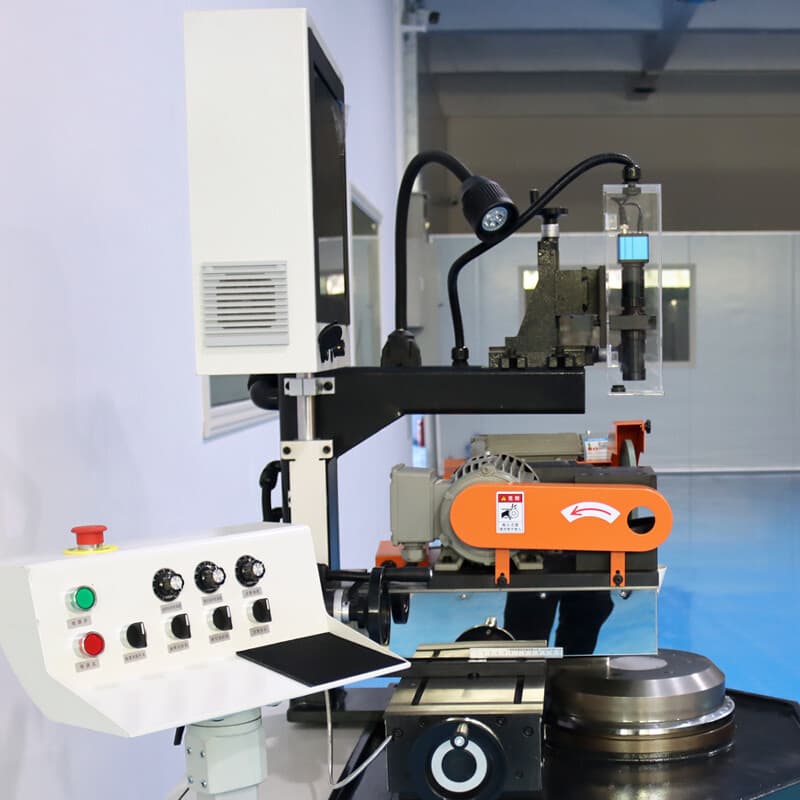

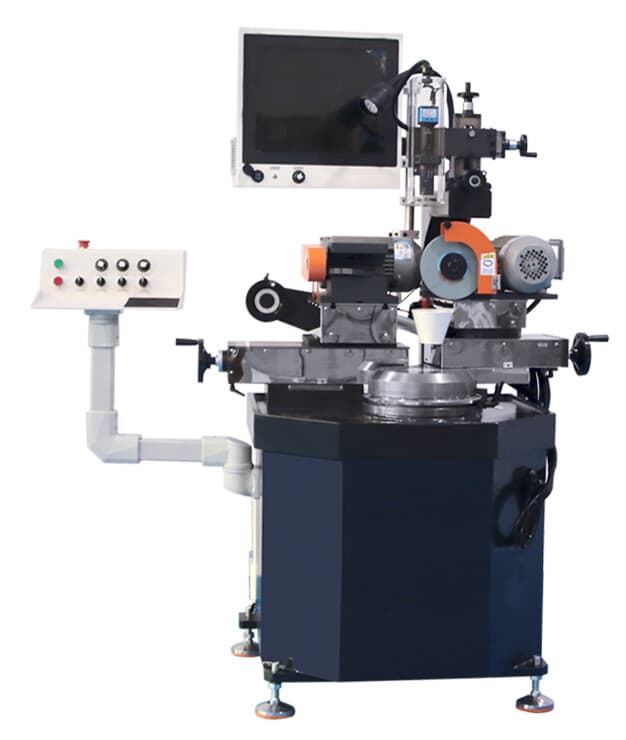

Трехосевой станок для правки шлифовальных кругов GD-X3

Описание товара

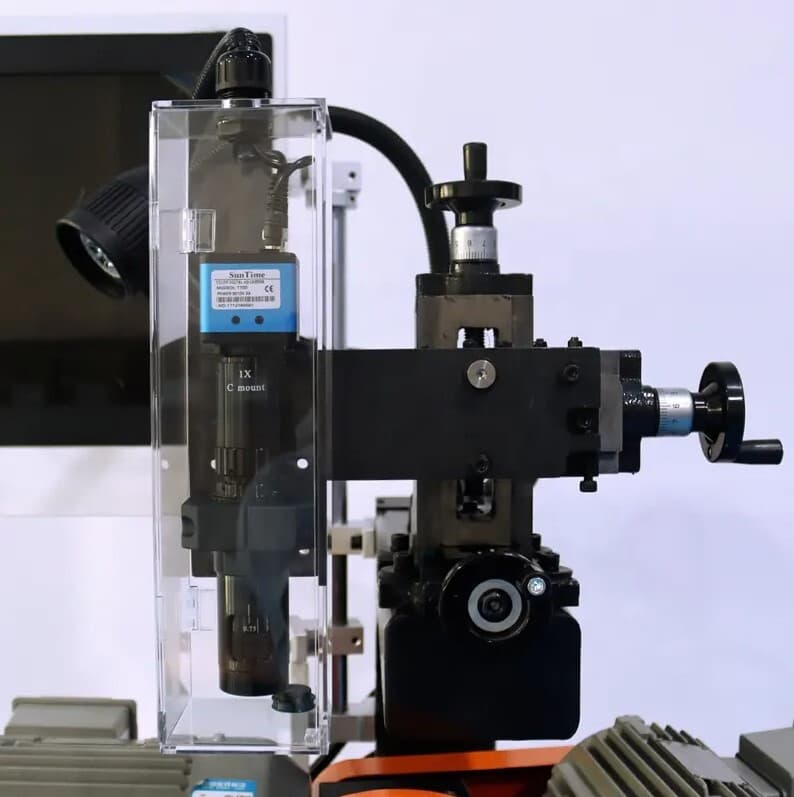

Станок GD-X3 предназначен для эффективной обработки и формирования алмазных шлифовальных кругов, правки плоскостей, углов и дуг. Проекционное увеличительное устройство CCD с 15-200-кратным увеличением и 17-дюймовым LCD-дисплеем позволяет измерять и регулировать ширину и размер дуги в процессе работы с точностью 0,005-0,01 мм. Особенности Принцип работы основан на разнице в скорости вращения шлифовального круга и инструмента для правки. Прецизионные линейные направляющие, шарико-винтовая пара и цифровая решетчатая шкала позволяют точно позиционировать шлифовальный круг при правке. На оси A установлены японские высокоточные конические роликовые подшипники для обеспечения высокой точности и плавности вращения. Технические характеристики Обрабатываемый шлифовальный круг Интерфейс шпинделя Настройка при необходимости Диаметр 20-420 мм Макс. толщина 20 мм Посадочное отверстие 31,75 мм Частота вращения шпинделя 50-1000 об/мин Рабочий ход по оси X 135 мм Доп. ручной ход по оси X 150 мм Рабочий ход по оси Y 135 мм Доп. ручной ход по оси Y 150 мм Деление магнитной шкалы поперечного суппорта 0,001 мм Радиус обработки дуги R 0,1-30 мм Мощность двигателя 750 кВт Шлифовальный круг из карбида кремния (карборунд) Диаметр 180 мм Толщина 10 мм Посадочное отверстие 31,75 мм Частота вращения 250-2500 об/мин Кол-во колебаний влево/вправо 0-50/мин Диапазон колебаний влево/вправо 0-45 мм Мощность двигателя 750 Вт Двигатель возвратно-поступательного движения 25 Вт Станок Общая мощность 2000 Вт Габариты в упаковке 1240×1150×2000 мм Масса 1000 кг
